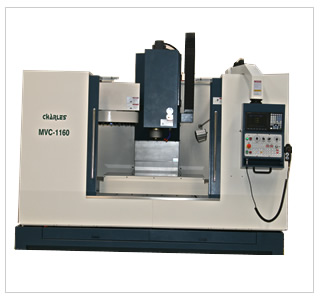

Modelos |
|
MVC-955 |
MVC-1160 |
MVC-1370 |
Curso |
|
|
|
|
Longitudinal X |
mm |
900 |
1100 |
1300 |
Transversal Y |
mm |
550 |
600 |
700 |
Vertical Z |
mm |
530 |
610 |
700 |

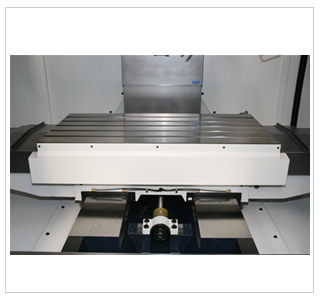

Mesa |
|
|
|
|
Dimensões da Mesa |
mm |
1000 × 510 |
1200 × 600 |
1300 × 700 |
Capacidade de Carga da Mesa |
Kg |
600 |
800 |
1200 |
Ranhuras - T |
|
18×12×30 |
18×12×30 |
18×18×30 |
Distâncias |
|
|
|
|
Distâncias Centro da Árvore / Coluna |
mm |
600 |
650 |
760 |
Distâncias Nariz da Árvore / mesa |
mm |
150-680 |
150-760 |
150-850 |

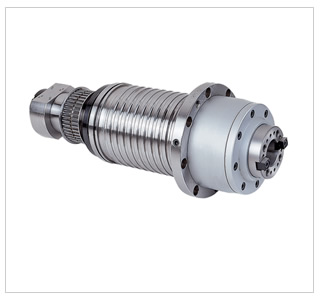

Cabeçote - Spindle |
|
|
|
|
Cone |
BT |
BT-40 |
Rotação do Eixo Árvore |
rpm |
8000 |
Sistema de Fixação da ferramenta |
|
Pneumático |
Potência do Motor Principal |
Kw/HP |
7.5Kw/11HP |
11Kw/15HP |
11Kw/15HP |
Avanço Rápido |
|
|
|
|
Eixo X , Y |
m/min |
15 |
15 |
12 |
Eixo Z |
m/min |
12 |
12 |
10 |
Magazine - Trocador de Ferramentas |
|
|
|
|
Capacidade de ferramentas |
unid. |
16 |
20 |
20 |
Tempo de Troca de ferramentas |
seg |
10 |
Largura Máxima de Ferramenta |
kg |
6 |
Máquina |
|
|
|
|
Capacidade do Tanque de Refrigeração |
L |
250 |
380 |
450 |
Pressão Máx. / Min. |
kg/c㎡ |
4/6 |
Peso Líquido |
kg |
5600 |
7000 |
10000 |
Peso Bruto |
kg |
5950 |
7400 |
10500 |
Área Recomendada para Instalação |
cm |
261×210×235 |
300×219×246 |
340×248×280 |
