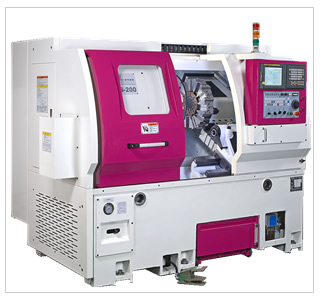

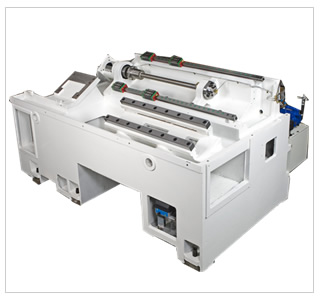

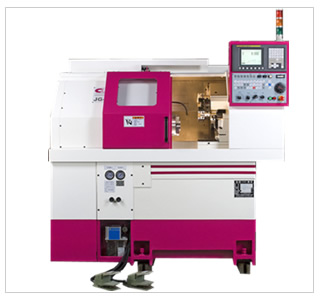

| Capacidades | Unidades |
JG-100 |
JG-200 |
JG-300 |
|
| Diâmetro Admissível sobre o Barramento | mm |
400 |
480 |
670 |
|
| Diâmetro Máximo Torneável | mm |
200 |
320 |
370 |
|
| Comprimento Máximo Torneável | mm |
171 |
530 |
560 |
|
| Capacidade de Barras | mm |
42 |
52 |
75 |
|
| Curso dos Eixos | |||||
| Curso do Eixo X | mm |
110 |
180 |
185+50 |
|
| Curso do Eixo Z | mm |
200 |
530 |
610 |
|
| Eixo Árvore - Spindle | |||||
| Velocidade do Eixo Árvore | rpm |
6000 |
4500 |
3500 |
|
| Modelo do Nariz do Eixo Árvore | ASA |
A2-6 |
A2-6 |
A2-8 |
|
| Diâmetro Interno do Eixo Árvore | mm |
53 |
63 |
86 |
|
| Diâmetro Interno do Eixo Árvore (Passagem de Barras) | mm |
42 |
52 |
75 |
|
| Placa Φ | 6" |
8" |
12" |
||
| Torre | |||||
| Número de Estações | 8 |
12 |
10 |
||
| Máximo Quadrado da Ferramenta Externa | mm |
20 |
25 |
25 |
|
| Diâmetro Máximo da Ferramenta Interna | mm |
20 |
40 |
40 |
|
| Contra Ponto | |||||
| Curso do Contra Ponto | mm |
130 |
435 |
390 |
|
| Diâmetro do Mangote | mm |
60 |
90 |
85 |
|
| Cone morse | MT |
3 |
5 |
5 |
|
| Curso do Mangote | mm |
75 |
100 |
120 |
|
| Avanço | |||||
| Avanço Rápido do Eixo X | m/min |
20 |
20 |
20 |
|
| Avanço Rápido do Eixo Z | m/min |
20 |
24 |
24 |
|
| Motores | |||||
| Potência do Motor Principal - Spindle | HP/KW |
5.5 / 3.7 |
15 / 11.5 |
30 / 18.5 |
|
| Potência dos Servos Motores | KW |
X:1.2 / Z:1.2 |
X:1.8 / Z:2.5 |
X:3 / Z:4 |
|
| Motor do Sistema Hidráulico | KW |
0,75 |
1,5 |
1,5 |
|
| Motor do Equipamento de Refrigeração | KW |
0,25 |
0,37 |
0,55 |
|
| Motor do Porta-Ferramentas | KW |
0,4 |
0,4 |
0,4 |
|
| Energia Necessária | |||||
| Energia Elétrica Necessária | KW |
11 |
22 |
31 |
|
| Capacidade dos Tanques de Óleo | |||||
| Tanque do Sistema Hidráulico | L |
20 |
50 |
60 |
|
| Tanque de Lubrificação | L |
1,8 |
1,8 |
1,8 |
|
| Tanque de Refrigeração | L |
40 |
200 |
160 |
|
| Máquina | |||||
| Comprimento | mm |
1700 |
1850 |
1860 |
|
| Altura do Motor - Spindle | mm |
1050 |
1100 |
1100 |
|
| Área Recomendada para Instalação | mm |
2280x1700 |
2370X1600 |
2800X1780 |
|
| Peso Líquido | kg |
2400 |
4100 |
5600 |
|
| Peso Bruto | kg |
2500 |
4300 |
5800 |
|
| Comando | Oi-MATE |
OiTC β12 |
OiTC α12 |
||
Acessórios
- Torre
- Caixa de Ferramenta
- Cabo de Alimentação
- Luminária de trabalho
- Equipamento Hidráulico
- Jogo de Base Niveladora
- Contra ponta Hidráulico
- Transportador de Cavacos
- Cabo de Comunicação RS-232
- Placa Hidráulica de 3 castanhas
- Sistema de Climatização do Armário Elétrico
- Sistema de Lubrificação Automática programável para barramento
